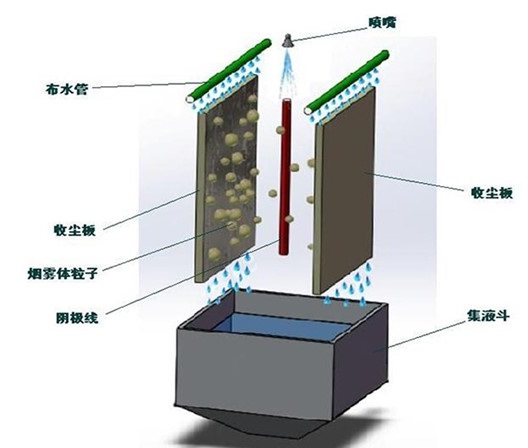

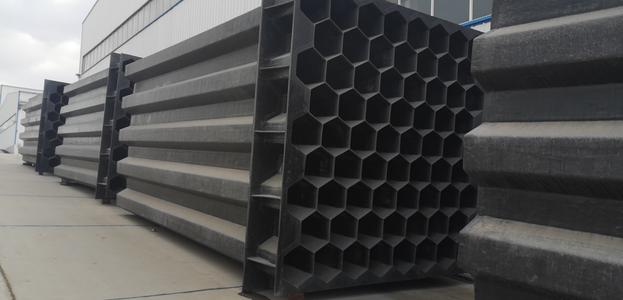

湿式静电除尘器主要由进、出口烟道、除尘器外壳、导流板、整流栅、正极集尘器阴极、保温箱、冲洗水系统、电源和控制系统组成。结构类型一般分为板式和管式两种。板式集尘器平整，水膜形成性好，电晕丝均匀分布在板间。主体类似于干式静电除尘器，可处理水平或垂直流动。管式烟气一般是多根平行的圆形或多边形金属管，中间夹有电晕丝，只能处理垂直流动的烟气。湿式静电除尘器的外部元件采用普通碳钢制成，内表面经过涂层处理。安装时要注意控制内表面的损坏，特别是焊点和元件连接处。壳外不需要保温，因为烟气温度低于饱和温度，所以壳处烟气几乎不冷却。一般来说，管式除尘器比板式除尘器效率更高，易于布置，不占空间。
